XZYDCK皮带秤ICS17B
概述:

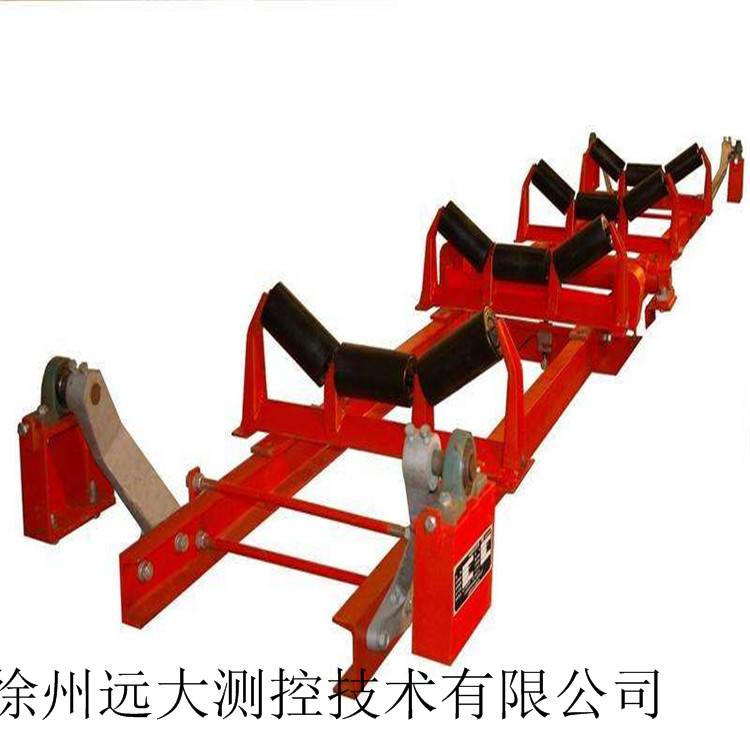

ICS-17B-2型秤架 秤架结构为ICS-17A的一半,即秤架上放置两组拖辊,采用二只拉式传感器及一对耳轴,该秤架主要安装在主皮带输送机或进出料口中心距较长的给煤机或给料机上。
结构特征:
◆结构简单,力传环节少,安装简捷方便;
◆独特的矩形杠杆,钢性好,无形变;
◆使用橡胶耳轴支承,防腐蚀、防潮、抗震动;
◆抗侧向力、抗水平分力,有效的减少了皮带跑偏和落料偏载对系统精度的影响;
◆两个称重传感器受偏载影响小,平稳、精度高;
◆17B型双托辊,称重区较短
主要技术参数:
◆计量精度:±0.25%
◆称量范围:0~4000t/h
◆皮带宽度:500~2200mm
◆皮带速度:0.01~4.0m/s
◆皮带输送机倾角:0°~18°
◆远程传输:1200m
工作和安装环境:
◆环境温度:
机械:-20°C/+50°C
仪表:-10°C/+40°C
◆电源电压:220VAC(+10%、-15%)50HZ±2%
外型尺寸:
带宽 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
≥1400 |
A |
495 |
645 |
845 |
1075 |
1325 |
1525 |
|
B |
720 |
870 |
1075 |
1300 |
1550 |
1750 |
|
C |
770 |
920 |
1120 |
1350 |
1600 |
1800 |
|
D |
拖辊间距 |
注:表中未列带宽尺寸根据实际机架确定
安装示意图:
